泉舜流控|煤浆放料阀解决方案
巴陵石化某项目是中国石化及该省双重点建设项目,总投资139.5亿元,是巴陵石化历史上投资规模最大的项目,将一次建设60万吨/年己内酰胺产业链。我公司供货的20台煤气化及净化装置煤浆放料阀助力项目建设,用于料浆槽底部作水煤浆放料用。该项目管线设计压力为 300Lb,设计温度为100℃,介质为固液混合水煤浆,具有一定的腐蚀
  • 所属行业:化工行业
  • 项目地址:湖南
  • 工况介质:水煤浆
  • 阀门类型:放料阀
  • 阀体材质:WCB
  • 口径:DN100~DN200
  • 压力:300LB

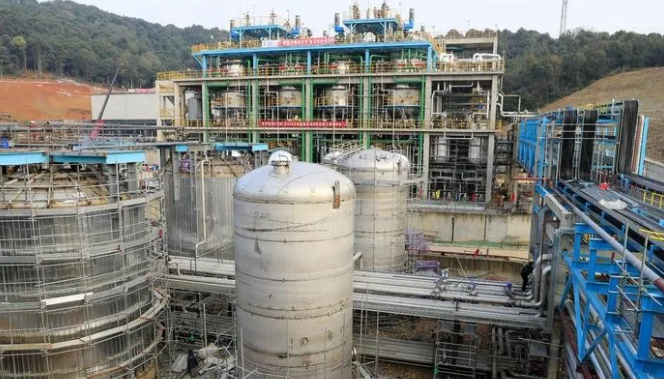

巴陵石化某项目是中国石化及该省双重点建设项目,总投资139.5亿元,是巴陵石化历史上投资规模最大的项目,将一次建设60万吨/年己内酰胺产业链。

我公司供货的20台煤气化及净化装置煤浆放料阀助力项目建设,用于料浆槽底部作水煤浆放料用。
该项目管线设计压力为 300Lb,设计温度为100℃,介质为固液混合水煤浆,具有一定的腐蚀性和较高的冲刷性,同时在使用过程中会有一定的沉积。IMG_0361.jpg

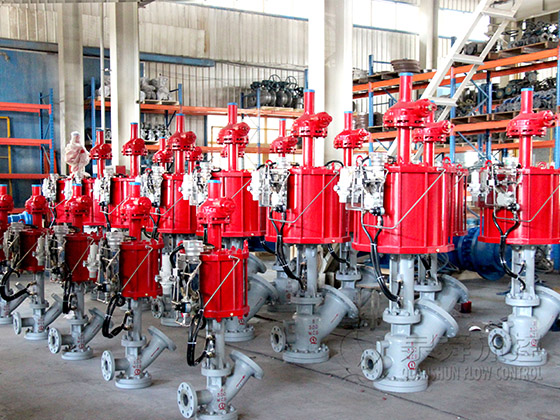

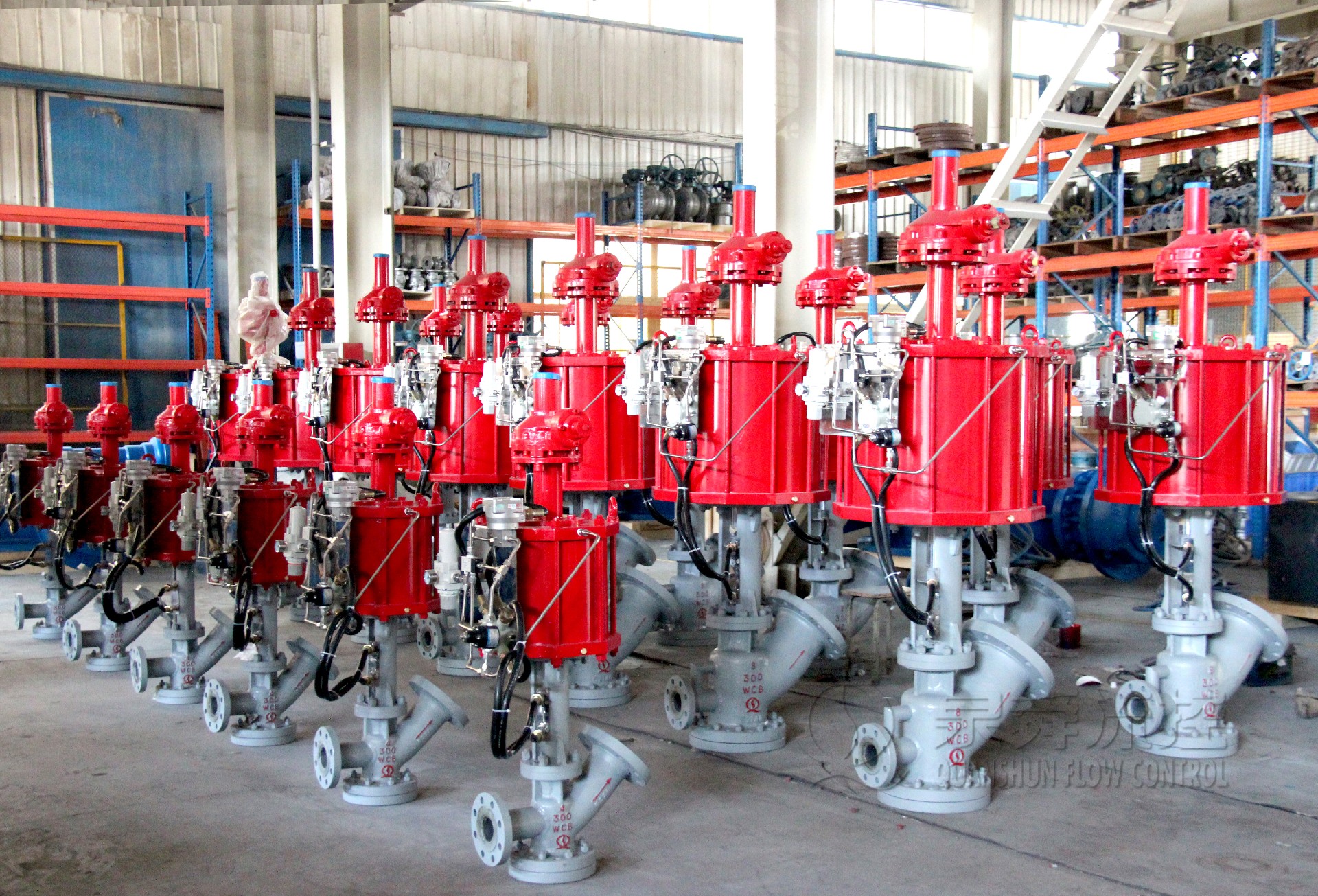

针对该项目情况,我公司为其选用气动下展式水煤浆放料阀

01
阀体

    阀体为直流式结构,进出口呈45度夹角,考虑水煤浆介质易沉积、易结疤的特点,在阀体上设有冲洗口,可定期对进出口连接处进行清理,内腔在工况条件下无沉积,不结疤;
02
阀座、阀瓣

    阀座、阀瓣采用高强度、耐腐蚀的双相不锈钢,并针对阀瓣和阀座堆焊不同牌号的硬质合金,使其密封面间具有5HRC左右的硬度差,有利于阀门长期稳定的使用;
03
阀杆

    阀杆采用双向不锈钢,外表面喷涂WC,并对外表面进行外圆磨,表面粗糙度可达Ra0.8,有效地保证了阀门频繁启闭时不损伤填料;
对阀门所有与介质接触的部件表面喷涂WC,喷涂后HRC≥50,进一步提高阀门整体耐腐蚀、耐冲刷的性能;

驱动装置采用单作用气动装置,能够实现快开和故障开的功能要求;磁阀选用了隔爆型两位三通电磁阀,可保障煤浆放料阀现场使用的安全性。

       放料阀是我公司专为固液两相流介质开发的一种耐腐蚀、耐冲刷的阀门,在煤化工、纯碱、石化、氧化铝等行业具有良好的口碑及业绩应用
